アスファルトフィニッシャーⅡ（ホイール式）

  • 土木用機械
  • 舗装用機械
F2045W / F45W / F45WJ / HA50W / HA60W

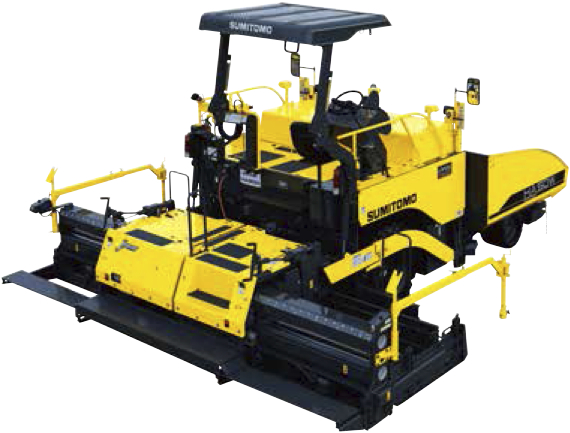

住友 アスファルトフィニッシャー（ホイール式） HA50W
HA50W
メーカー 範多機械 住友
型式 F2045W F45W F45WJ HA50W HA60W
要目 車両質量 kg 約7,570 約7,470 約7,470 約10,840 約13,670
舗装幅 mm 2,000～4,500 2,350～4,500 2,000～4,500 2,300～5,000 2,300～6,000
最大舗装厚 mm 10～150 10～150 10～300
舗装速度 m/min 4WD：1～12 4WD：1～11 2～12 1～20
ホッパ容量 t 約4.2 8 11
登坂能力 15.5%（作業時）40%（空車時） 15.5%（作業時）
36%（空車時）		 6.8％（舗装時）
55.4％（移動時）		 17.8％（舗装時）
57.7％（移動時）
主要寸法 全長 mm 5,365 5,250 5,460 5,920 6,930
全幅 mm 2,170 2,470 2,180 2,490
全高 mm 1,980（ハンドル迄） 1,950 2,555
3,410（キャノピ付）		 2,575
3,565（キャノピ付）
軸距 mm 2,070 2,500 2,700
最小回転半径 m 5.7（前輪中心） 4.7（前輪中心） 6.9（前輪中心）
7.2（最外側部）		 7.2（前輪中心）
7.9（最外側部）
エンジン 定格出力 kW/min-1 49.0/2,000 54.6/2,200 74.9/2,000 92.2/2,200
最大トルク N･m/min-1 262.8/1,400 305.4/1,500 359/1,600 390/1,800
スクリード プレート幅 mm メイン350 メイン360 メイン327 メイン280
2段・3段250 2段目300 2段目257 伸縮部280
伸縮ストローク（左右各） mm 1250 1075 1,250  ー  ー
加熱方式 プロパンバーナ×主2 ブロワバーナ×主2 プロパン
ブロアバーナ（4基）		 ブロアバーナ
2･3段各1 2段各1  ー 自動着火式、4基 電気加熱

（自動温度制御）
フィーダ 形式 バー2条式 センターリンク2条式  ー  ー
搬送能力 m3 236（計算値）  ー  ー
有効幅 mm 482 356×2条＝712  ー  ー
走行装置 走行形式 ホイール式 ホイール式
走行速度 km/h 0～10.0 0～8.0 0～15（前後） 0～15（前）
0～8（後）
